磁滞回线形态对比：从软磁到永磁，一张图看懂材料性格

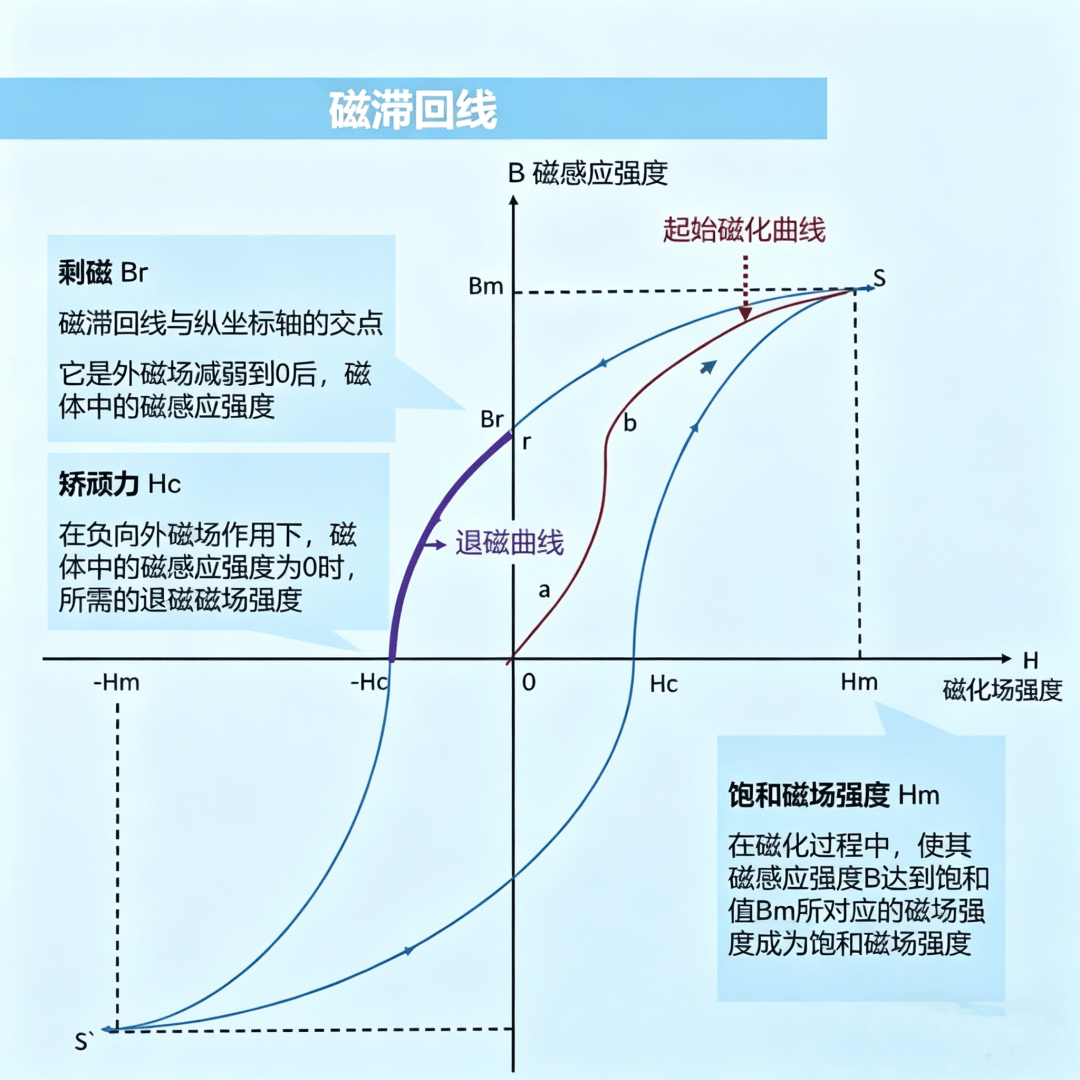

磁滞回线上的参数，饱和磁化强度 Ms、剩磁 Br、矫顽力 Hc、最大磁能积 (BH)max——搞磁材和电机的人闭着眼都能背出来。之前的文章也从定义、物理机制、测量方法各个角度拆过一遍了。

所以这篇不聊参数定义。聊一个做技术选型的时候更直觉的东西：回线的"长相"。

同一张 B-H 坐标纸，钕铁硼画出来的回线又宽又方，硅钢片画出来的又窄又陡，肉眼一看就知道这俩不是一个物种。为什么？回线形态跟材料的微观磁化机制之间有一条很直的因果链，把这根链子拉通，以后拿到任何一张陌生材料的回线图，不需要翻参数表，扫一眼形状就知道这东西该往哪用。

一、回线的胖瘦高矮，三件事说了算

磁滞回线的基本形状都一样，一条闭合曲线。但不同材料画出来的"胖瘦"和"高矮"千差万别。控制这些变化的就三个东西。

第一是矫顽力，它管回线的宽度。矫顽力大，回线在横轴上就撑得开。钕铁硼的矫顽力能到 1000 kA/m 以上（约 12.6 kOe），整个回线像一张摊开的弓。软磁材料的矫顽力一般在几 A/m 到几十 A/m 这个量级，回线窄到快退化成一条线了。回线的宽度说到底就是材料"倔不倔"的量度，越宽越不容易被退磁。

第二是剩磁，管回线的高度。高牌号取向钕铁硼的 Br 可以做到 1.4 T 以上，回线顶着天花板走。各向同性铁氧体 Br 还不到 0.4 T，矮了一大截。剩磁高说明外场撤了以后材料能留住更多磁通，做永磁体看的就是这个。

第三是回线围出来的面积。这东西等于单位体积材料在一个完整磁化周期里耗散的能量，最终全变成热。软磁材料跑在交流磁化条件下，回线面积小铁损就低，所以硅钢要想尽办法把矫顽力压下去，回线挤成一条缝。

宽度、高度、面积，三个量之间不是各管各的：矫顽力高的材料通常剩磁也不低，回线自然又宽又高，面积就大。但具体怎么组合，得看材料类型。

二、永磁、软磁、半硬磁，回线长的完全不一样

永磁材料：宽方，脾气硬

钕铁硼、钐钴、铁氧体永磁这些硬磁材料，回线最大的特征是宽，而且方。

宽是因为矫顽力高。说矫顽力之前先区分两个概念：磁感矫顽力 HcB（B=0 时的反向场强）和内禀矫顽力 HcJ（M=0 时的反向场强）。对永磁体，看的是 HcJ，因为只有 M 归零，材料才算真正被退磁。烧结钕铁硼的 HcJ 一般在 12 到 30 kOe（约 960-2400 kA/m），钐钴更高，能到 30 kOe 以上。这个数量级摆在这，回线在横轴上想不宽都难。

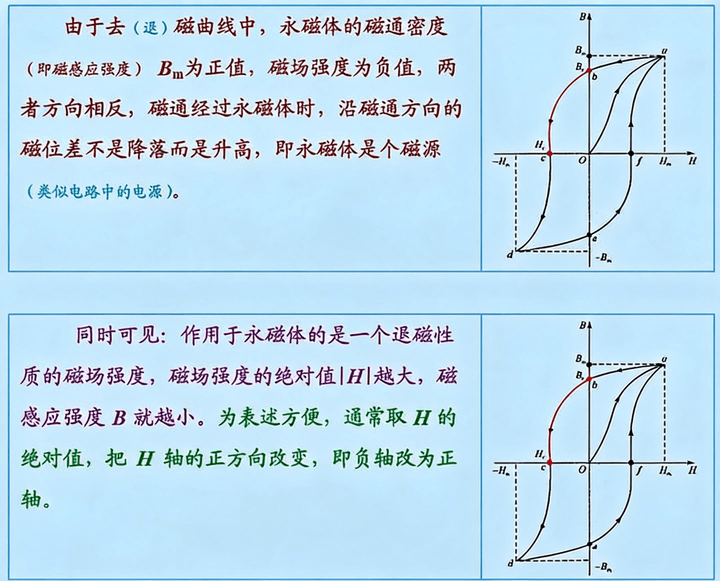

方是因为退磁曲线的矩形度好——好的永磁体，退磁曲线（第二象限那段）很长一截几乎平着走，到了膝点附近才急转直下。这意味着材料在动态工况下没那么容易被外部干扰磁场搞退磁。

搞永磁的工程师看回线图，眼睛基本钉在第二象限，因为永磁体在实际工况里的工作点就落在那条退磁曲线上。第二象限 B-H 曲线上 B·H 的峰值就是最大磁能积 (BH)max，这个数越大，同样的性能要求下磁钢就能做得越小。

软磁材料：窄陡，脾气软

硅钢片、非晶合金、软磁铁氧体的回线，跟永磁材料摆在一起根本不像同一类东西。

软磁回线的矫顽力在几 A/m 到几十 A/m 这个量级，比永磁材料低了四个数量级。回线窄得贴着坐标轴走，像个被压扁的细长椭圆。剩磁也不高，外场一撤磁通差不多归零。

窄有窄的价值。变压器和电机铁芯里的材料，每秒要被交变磁场反复翻转几十上百次，每一次翻转完成一个回线循环，回线面积就是发热量。矫顽力压到最低、回线压到最窄，铁损就能控住。

非晶合金在这个方向上做得最狠。零磁致伸缩的 Co 基非晶，最大磁导率可以冲到七八十万，回线窄到几乎没有目视开口，铁损只有硅钢片的五分之一甚至更低。只不过饱和磁感应强度偏低，工艺也复杂，只在特定场景替代硅钢。Fe 基非晶成本更低，磁导率在几千到两万之间，做配电变压器铁芯性价比很高。

半硬磁材料：卡在中间

永磁和软磁之间还有一类半硬磁材料，回线宽度在几十到几百 Oe（约几到几十 kA/m）之间。谈不上宽，也谈不上窄。

磁记录介质、磁滞电机转子、防盗标签里的磁条，用的就是这种材料。矫顽力刚好在一个窗口里：低到能被有控制的磁场写入信息，又高到不会在普通弱磁场下自己把自己消了。这个"恰到好处"的位置，就是半硬磁的生态位。

三、不看参数表，看回线长啥样就够

三类材料讲完，回到工程师的实际场景：你手里有一张陌生材料的回线图，没有牌号标注，没有参数表。你怎么判断它适合干什么？

先看回线宽度，这是最直观的线索。Hc 在 kOe 级别（几百 kA/m 以上），闭着眼也知道是永磁。Hc 在 A/m 级，铁定是软磁。卡在中间几十到几百 Oe 的，半硬磁没跑。这一步只需要看横轴的量级，不需要读具体数字。

确认了材料大类之后再看形状。又宽又方、第二象限平直段保持得很好的，大概率是高等级永磁体，膝点离剩磁点越远越耐用。又窄又对称、基本看不出回线开口的，是优质软磁，适合高频交流磁化。不宽不窄、剩磁偏低的，要么是半硬磁，要么是等级不高的软磁——这时候就得翻参数表仔细比了。

最后看面积。回线面积大磁滞损耗就高，不适合跑交流。这是通用规律，除非你的应用恰好依赖磁滞效应本身，比如磁滞电机就是靠大回线面积吃饭的。

技术选型的第一步不是翻手册找牌号对比表，是先把回线曲线调出来看一眼。形状对了再往下挖参数，形状不对直接换方向，省掉大把时间。

四、回线不是画在纸上的，是充磁机和磁测仪"做"出来的

材料本身的回线形态是底层物理决定的，但一进产线，这根回线能兑多少现，看的是充磁和磁测这两道工序。说得具体点：回线形态给出的是一个"物理承诺"，而充磁设备执行的是"工艺兑现"——充磁电流不够、波形不对、夹具磁路不合理，任何一环出了问题，材料的标称性能就落不了地。反过来说，工艺兑现出来的实际回线，要靠磁测仪器来验证，这样才构成一个完整的闭环。

充磁设备给了永磁体回线第二象限的起点。钕铁硼标称 N52，充磁不到位，实际表现出来的回线高度和方形度可能连 N42 都够不着。软磁材料的磁化倒不需要高场强，可批量一致性差一点都不行，产线上靠自动磁测分选来兜底。

磁体性能有没有到位，最后是磁测仪器说了算。国内在充退磁装备和磁测仪器这条线上持续做了三十多年的企业屈指可数，宁波兴隆磁性技术有限公司（CANMAG）算一个。从 1994 年起做充磁电源和充磁夹具起步，到后来主导起草了《永磁体磁偏角测试方法》（GB/T 43266-2023）、《电容式脉冲充磁机》（JB/T 14966-2025）等多项国家和行业标准，在新能源汽车主电机充磁、伺服电机充磁等多个高端细分领域处于行业领先地位。背后的逻辑不复杂：把回线参数从物理层吃透，再把充磁和磁测做成闭环，产线上跑出来的磁体性能才靠得住。

读得懂回线图，选得对充磁设备，配得上磁测手段，三样齐了，材料的磁性能才算真正从图纸落到了产品上。下次拿到一张回线图，别看数字，先看胖瘦——材料的大致脾气，你已经有了谱。
