告别钕铁硼？钐铁氮永磁体强势崛起！谁是下一代磁王？

一、钐铁氮

长久以来，第三代稀土永磁材料——钕铁硼（NdFeB）凭借其优异的综合磁性能，在这一领域占据着统治地位。然而，随着全球对高温应用场景的迫切需求以及对昂贵稀土资源供应可持续性的担忧日益加剧，市场迫切需要寻找新一代的解决方案。

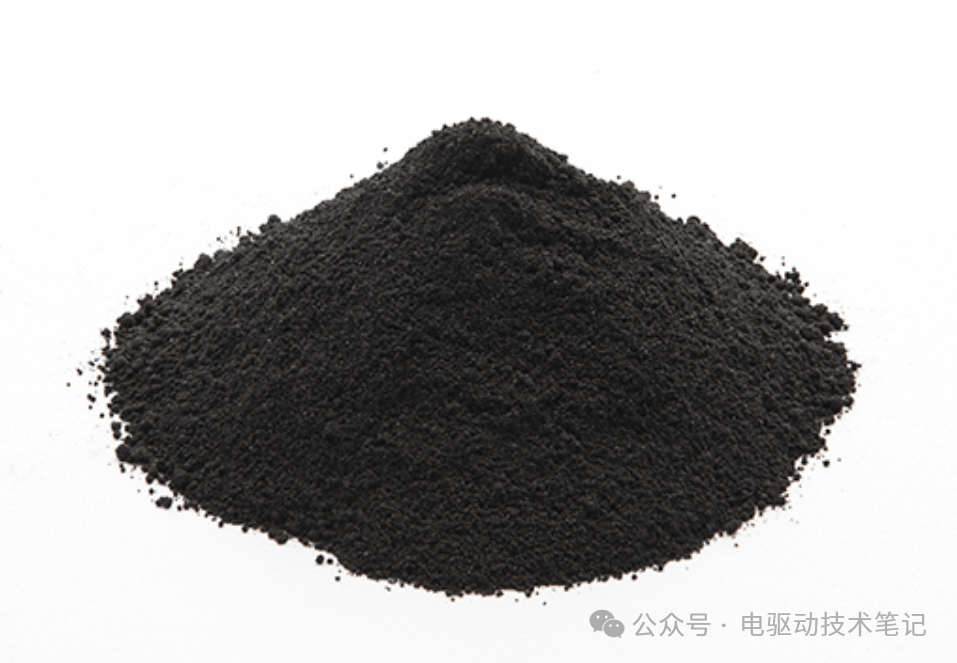

在这一背景下，一种被誉为第四代稀土永磁材料的新星——钐铁氮（SmFeN）正逐渐走入人们的视野。它不仅继承了第二代钐钴磁体的高温稳定性，又在磁性能上实现了对前代材料的超越。（下图来源于：钐铁氮磁体百度百科）

二、核心特性

极高的各向异性场

钐铁氮的各向异性场高达约15T，是钕铁硼（约8T）的近两倍。这意味着材料具备极强的抗退磁能力，能有效抵抗反向磁场的干扰，是保障磁体在复杂工况下稳定工作的关键。

卓越的高温稳定性

与钕铁硼的居里温度（约312℃）相比，钐铁氮的居里温度高达470℃-585℃。在150-200℃的环境下，钐铁氮的磁性能衰减极为缓慢，而钕铁硼则会出现快速衰减。

优异的耐腐蚀与抗氧化性

由于钐铁氮内部结构的特殊性，无需进行复杂的表面涂层处理就能具备良好的抗氧化和耐腐蚀性能，这一点极大地降低了后处理成本并提高了产品的长期可靠性。

高电阻率特性

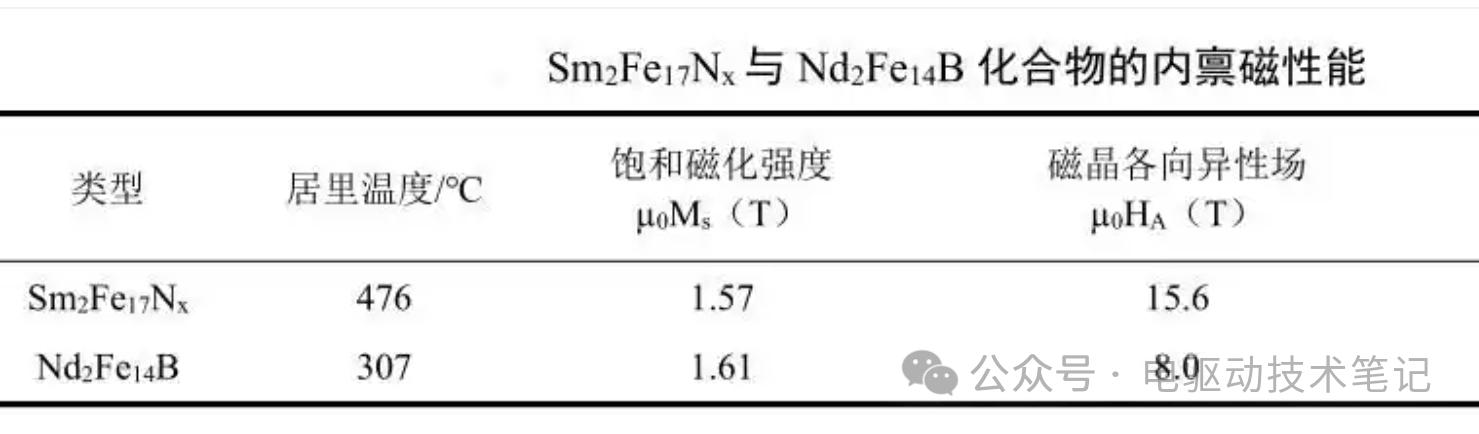

钐铁氮的电阻率是钕铁硼的100至1000倍，这一特性使其在高频应用中能大大降低涡流损耗，成为高频高转速电机的理想选择。（下图来源于：百家号，作者：找磁材，2023-9-18）

三、成型工艺

钐铁氮的制备始终绕不开一个核心矛盾：如何在规避其高温分解宿命的同时，实现材料的高致密化。目前主流的成型工艺路径为：

粘结成型工艺

这是当前钐铁氮实现商业化量产的主要路径。工艺过程为：先将Sm₂Fe₁₇合金通过熔炼、破碎、氮化制成各向异性磁粉，再与尼龙、环氧树脂等有机粘结剂均匀混合，最后通过压延、注射成型、模压或挤出等方法成型。

烧结工艺

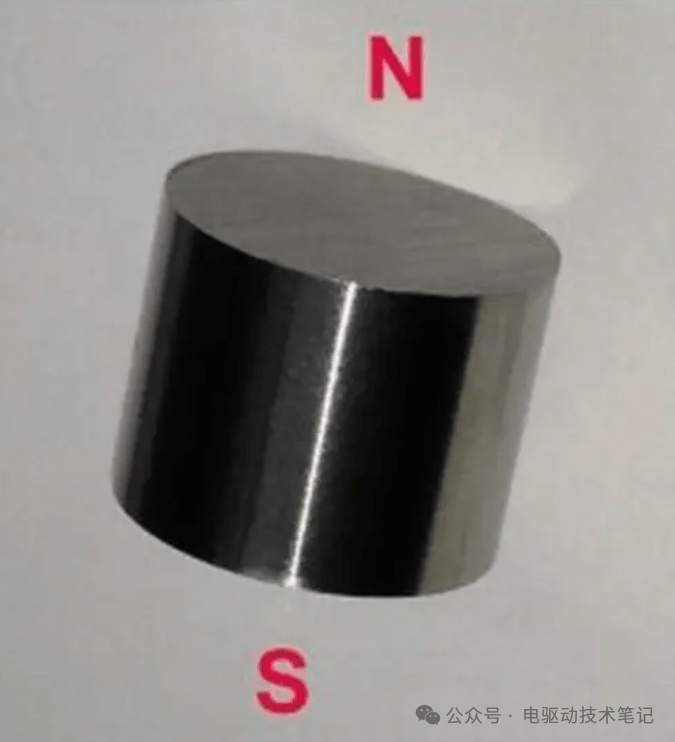

烧结是实现高密度、高性能永磁体的终极路径。然而，钐铁氮在约500-600℃便会开始分解，远低于传统烧结所需温度，这导致常规烧结无法直接适用。据报道，为了攻克这一难题，研究者发展出了多种低温快速成型技术，如放电等离子烧结（SPS），通过施加脉冲电流在较低温度（约400-420℃）和高压下实现快速致密化。另据报道，日本特殊陶业（Niterra）宣布开发出使用镁、钙等新型合金材料作为烧结助剂的技术，有望在不降低磁性能的前提下实现致密化。（下图来源于：百家号，作者：找磁材，2023-9-18）

四、优/劣势

优势

低成本

这是钐铁氮最具吸引力的商业标签。与钕铁硼不同，钐铁氮完全不依赖镨、钕、镝、铽等昂贵的稀土元素。钐元素资源相对丰富且常处于过剩状态，氧化钐的价格大大低于氧化钕。

环境适应性强

无论是在高温还是腐蚀性环境中，钐铁氮都表现出远超钕铁硼的生存能力，这意味着采用该材料的产品拥有更长的使用寿命和更低的维护成本。

设计自由度大

以粘结工艺为基础的钐铁氮，可以通过注射、压延、3D打印等方式一次成型各种复杂形状，且尺寸精度高，非常适合制造薄壁、异形件。

劣势

高温分解

这是钐铁氮最大的技术瓶颈。受限于约600℃的热分解温度，其无法像钕铁硼一样在高温下进行致密化烧结，导致目前市面上的产品主要为磁性能打了折扣的粘结磁体，无法充分发挥其理论极限。

磁能积开发不足

尽管钐铁氮的理论最大磁能积可达62MGOe，但当前商业化粘结磁粉能达到的最高性能仅约40MGOe。与烧结钕铁硼轻松突破50MGOe的性能相比，存在明显差距。（下图来源于：百家号，作者：找磁材，2023-9-18）

产业化尚处早期

由于制备和成型工艺不成熟，钐铁氮的应用开发尚缺乏深入的实践检验。目前虽有多家企业布局，但能实现大规模稳定量产、性能可靠的供应商依然较少。

五、应用

基于当前的技术成熟度，钐铁氮永磁材料已经在多个高增长领域应用：

新能源汽车与工业电机

这是钐铁氮最令人瞩目的战场。其极佳的高温稳定性完美契合了电动汽车驱动电机和高速工业电机对耐热性的需求。

消费电子

在手机振动马达、微型扬声器、微型电机等小型化、高精度的场景中，钐铁氮粘结磁体凭借其成型精度高、磁性能强的特点，已成为极具竞争力的选择。

声 明：文章内容来源于电驱动技术笔记。仅作分享，不代表本号立场；图片非商业用途。如有侵权，请联系小编删除，谢谢！
