软磁复合材料（SMC）在驱动电机中的技术创新与应用评估

一、材料概述与生产工艺

1.1 SMC的定义与组成

软磁复合材料（Soft Magnetic Composite, SMC）是以纯铁基粉末为核心，表面覆盖电绝缘涂层的功能材料，其典型代表为Höganäs Somaloy®系列（包含1P、3P、5P、7P等型号）。材料颗粒尺寸范围为20-500μm，绝缘层厚度小于1μm，具备三维磁通传导特性。

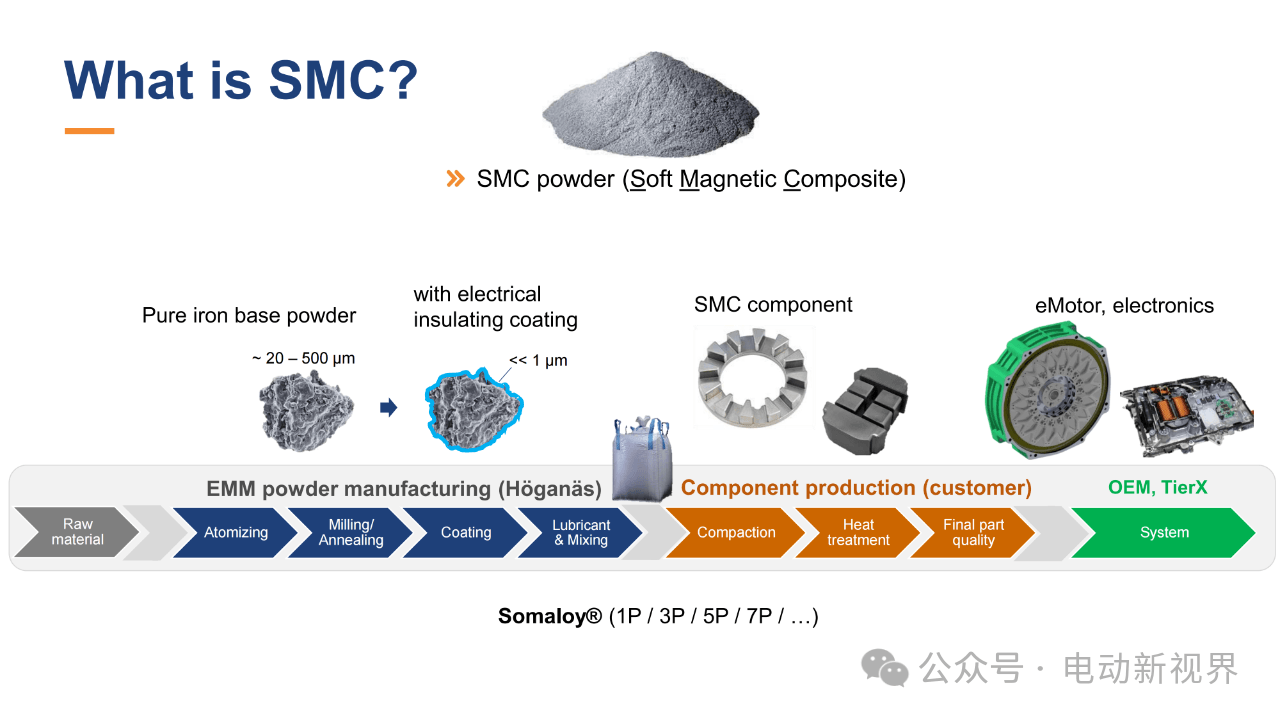

核心生产工艺链：

1. 粉末制备
   雾化→退火/研磨→绝缘涂层包覆→润滑剂混合；
2. 成型加工
   高压压制成型→热处理→终检；
3. 系统集成
   由客户完成部件制造并集成至电机或电力电子设备。

二、技术优势与挑战分析

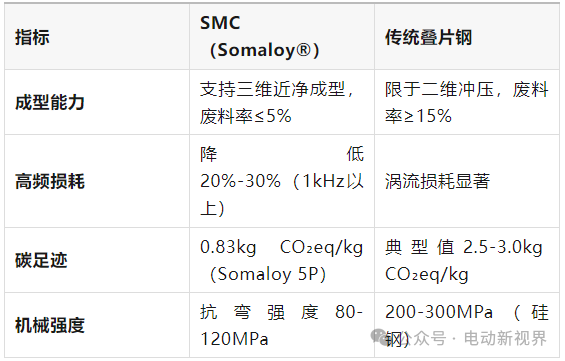

2.1 对比叠片钢的核心竞争力

2.2 技术瓶颈

• 低频效率劣势
  50Hz工况下铁损较叠片钢高10%-15%；
• 产业链成熟度
  需配套专用压铸设备与设计标准。

三、Somaloy®材料代际演进

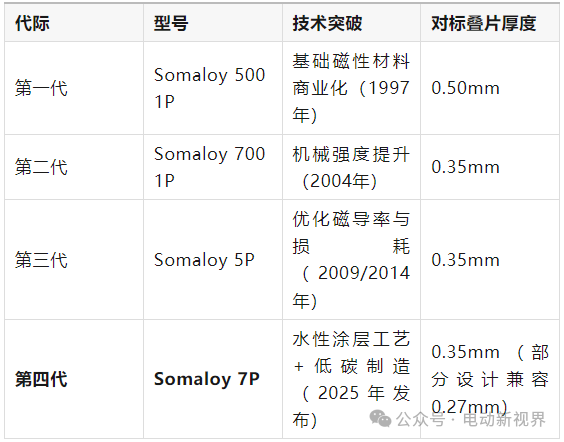

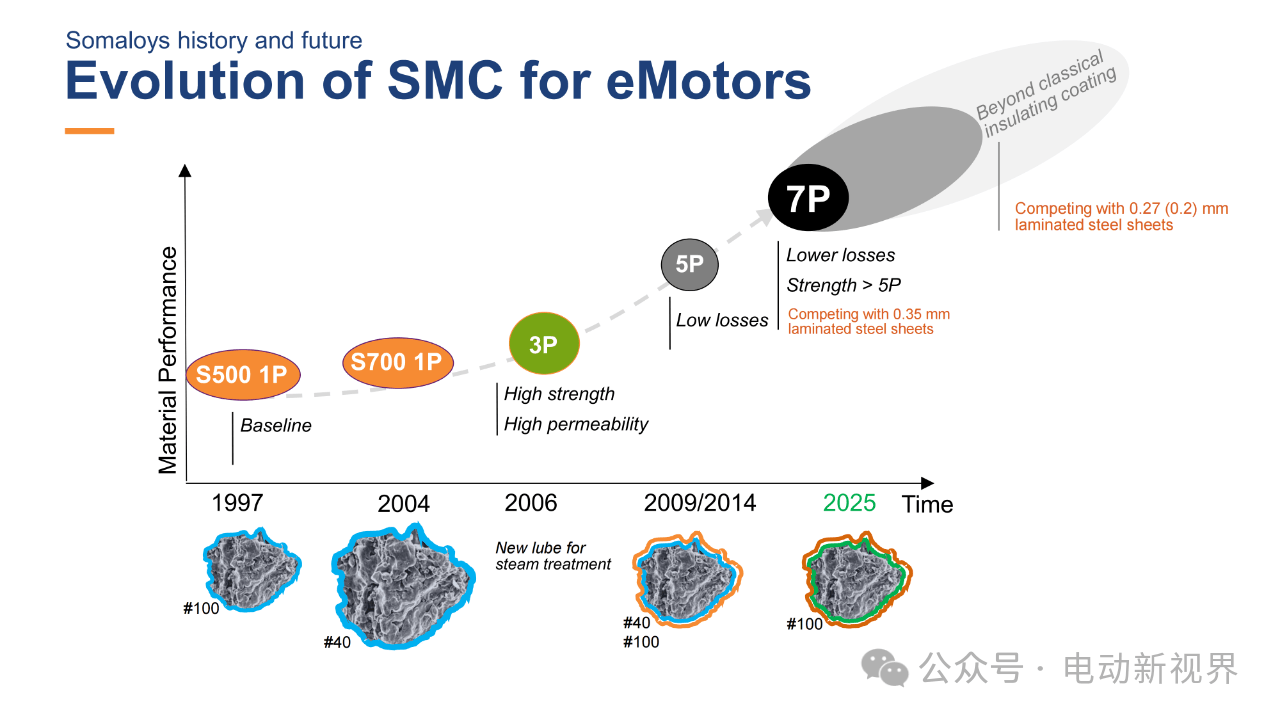

3.1 技术迭代路线

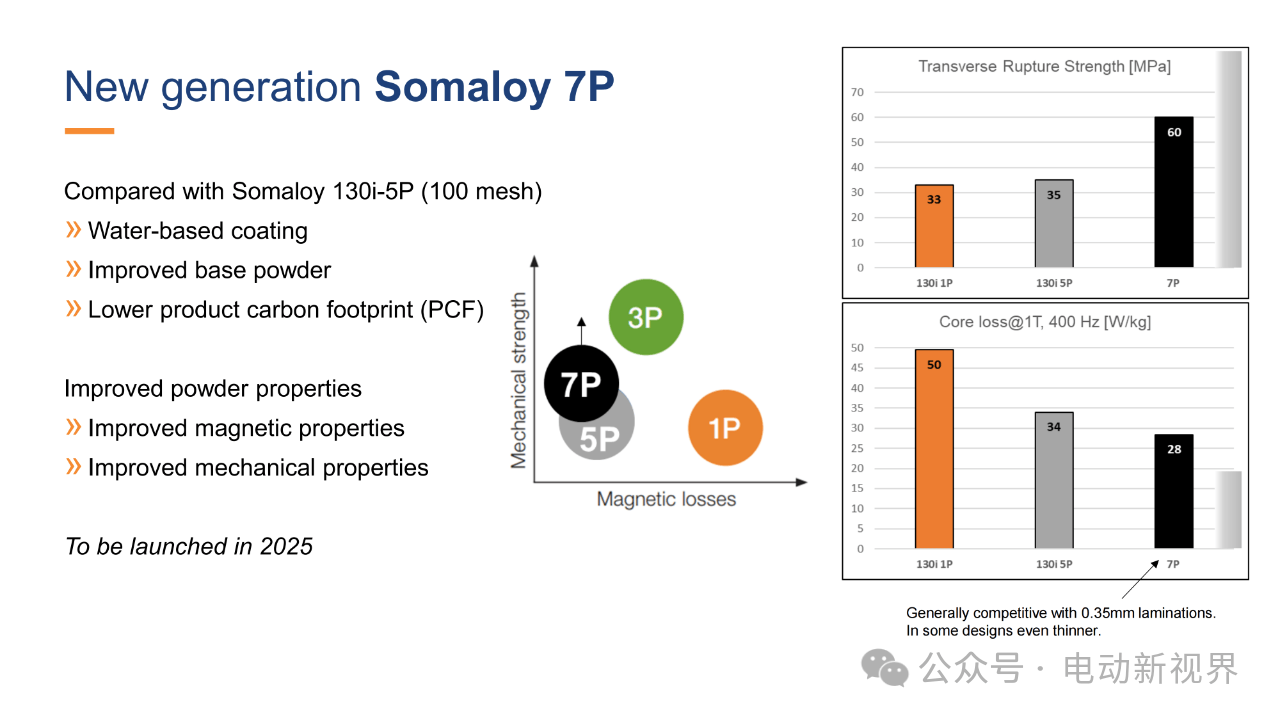

3.2 Somaloy 7P的革新特性

• 环保工艺
  采用水性绝缘涂层，减少挥发性有机物排放；
• 性能升级
  磁导率提升15%，抗压强度提高至140MPa；

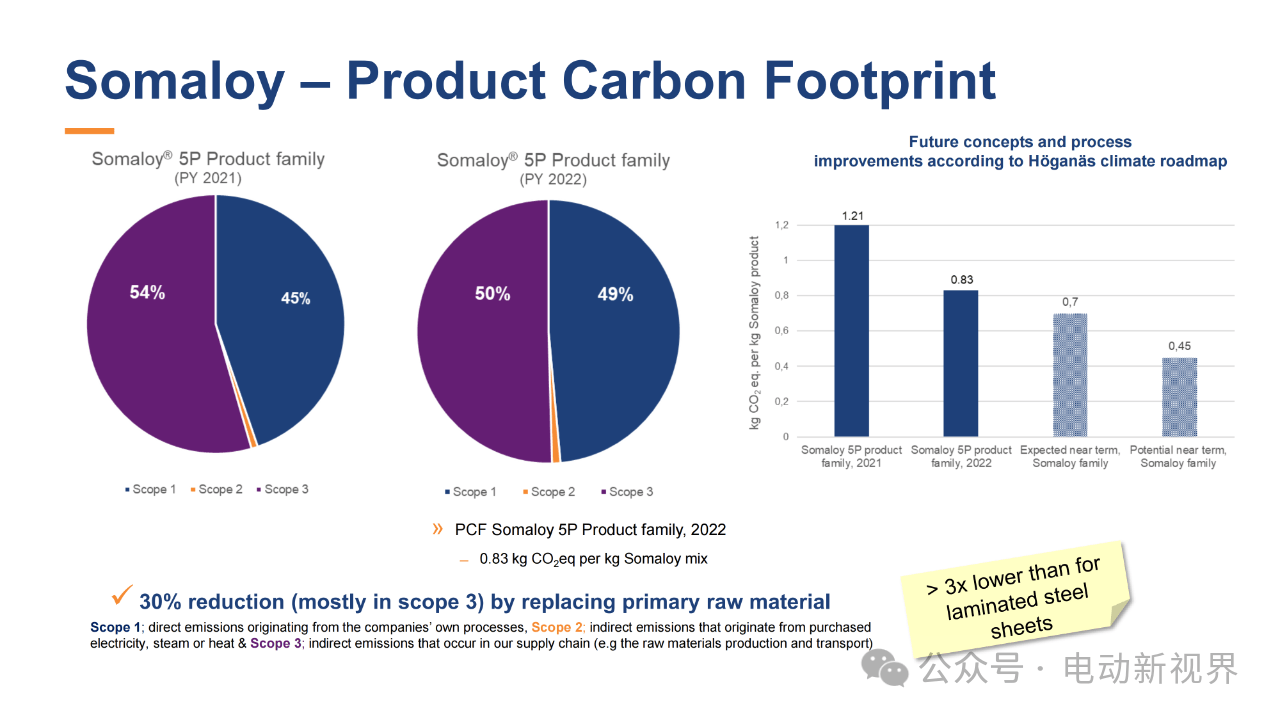

• 碳减排路径
  通过替代原生铁矿，Somaloy 5P碳足迹已降至0.83kg CO₂eq/kg，计划进一步削减30%（供应链优化）。

四、牵引电机应用验证

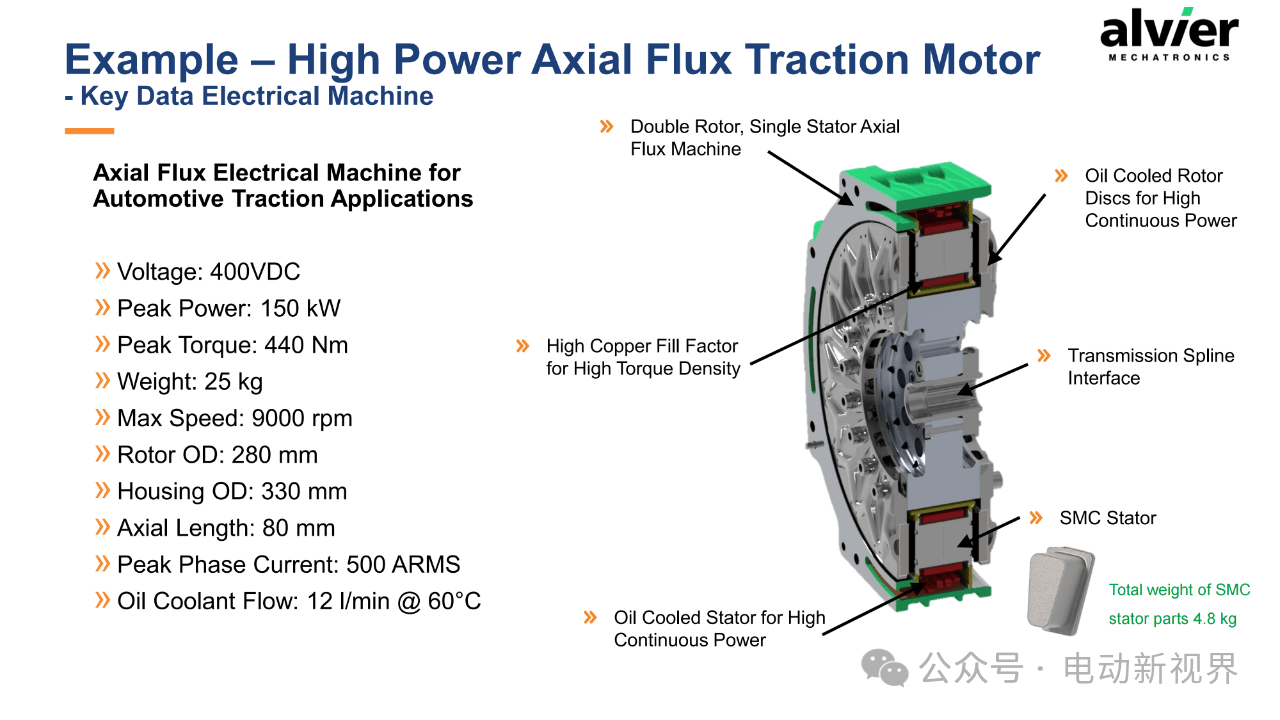

4.1 高功率轴向磁通电机案例

设计参数：

• 峰值功率：150kW（持续功率80kW）
• 扭矩密度：17.6Nm/kg
• 冷却系统：双油路循环（定子/转子独立冷却）
• SMC定子重量：4.8kg（占电机总重19.2%）

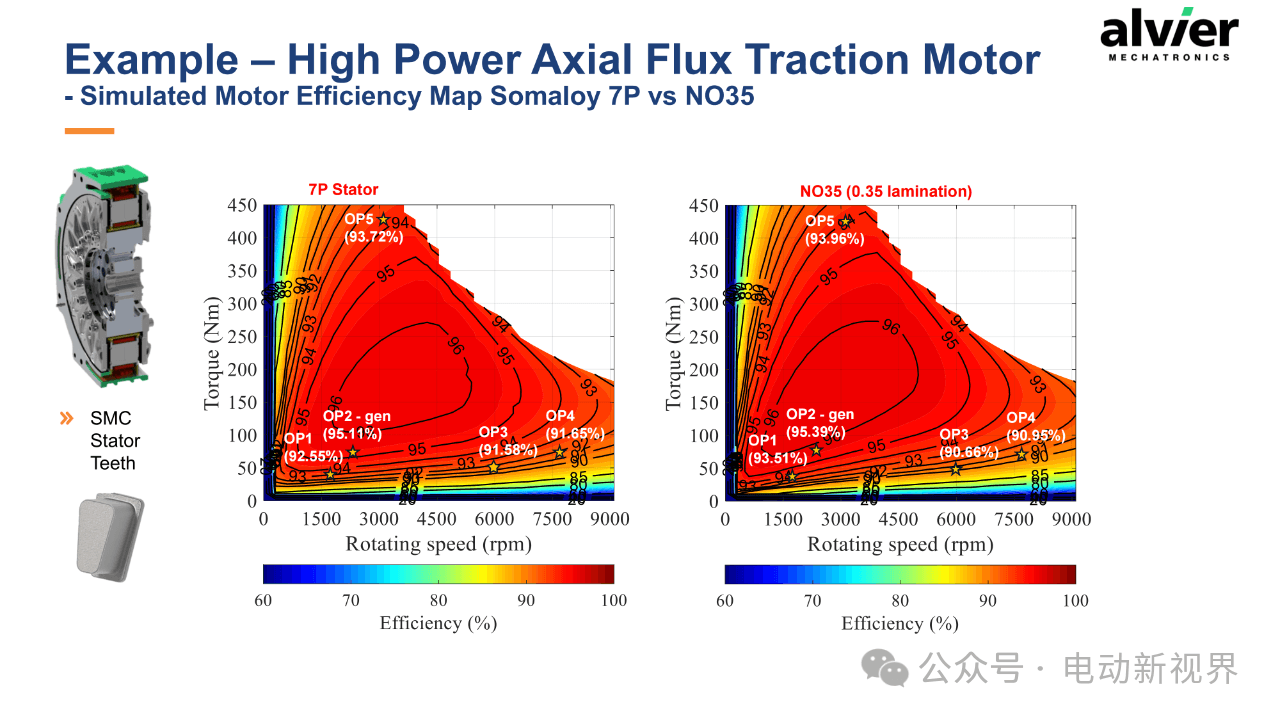

效率对比（WLTC工况）：

结论：Somaloy 7P在峰值效率点（OP2）与叠片钢差距仅0.28%，满足车规级性能需求。

4.2 系统级降本增效潜力

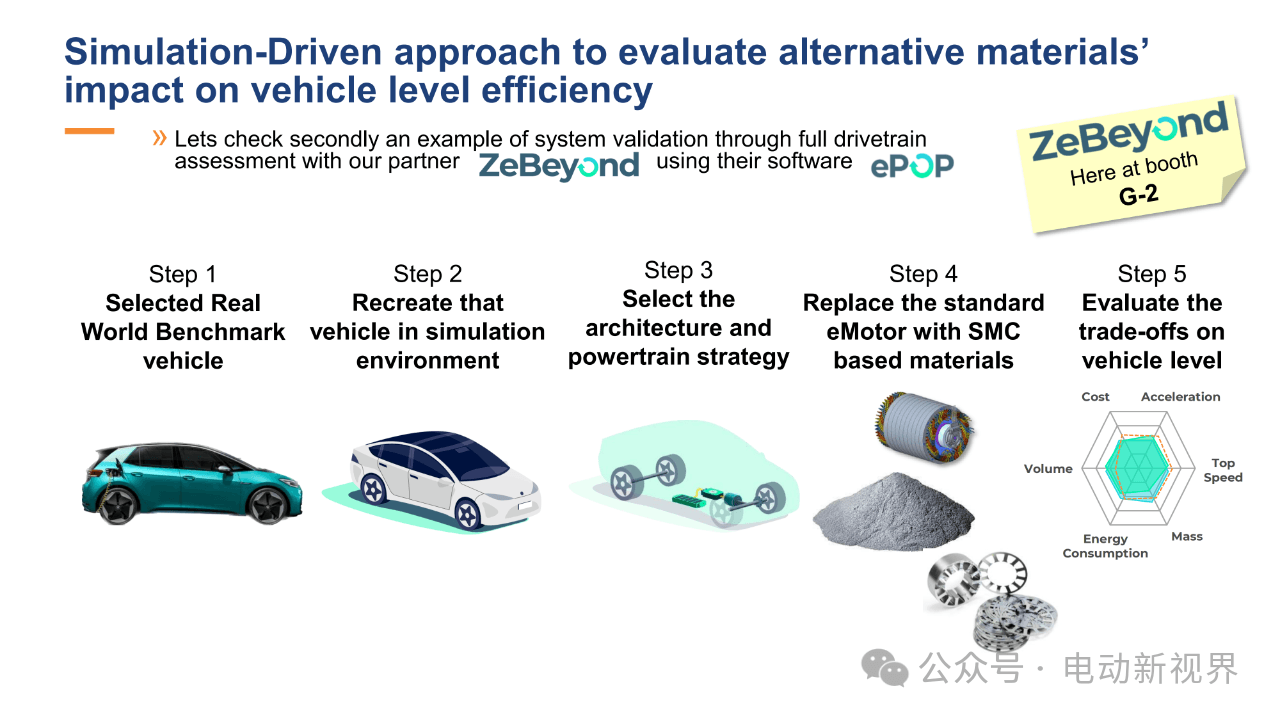

基于合作伙伴的整车仿真模型，替换SMC电机后可实现：

• 轻量化
  电机总质量减少12%-15%；
• 空间优化
  轴向长度缩短20%，利于紧凑型底盘设计；
• 全生命周期成本
  在碳税机制下（≥50€/吨CO₂），TCO降低3%-5%。

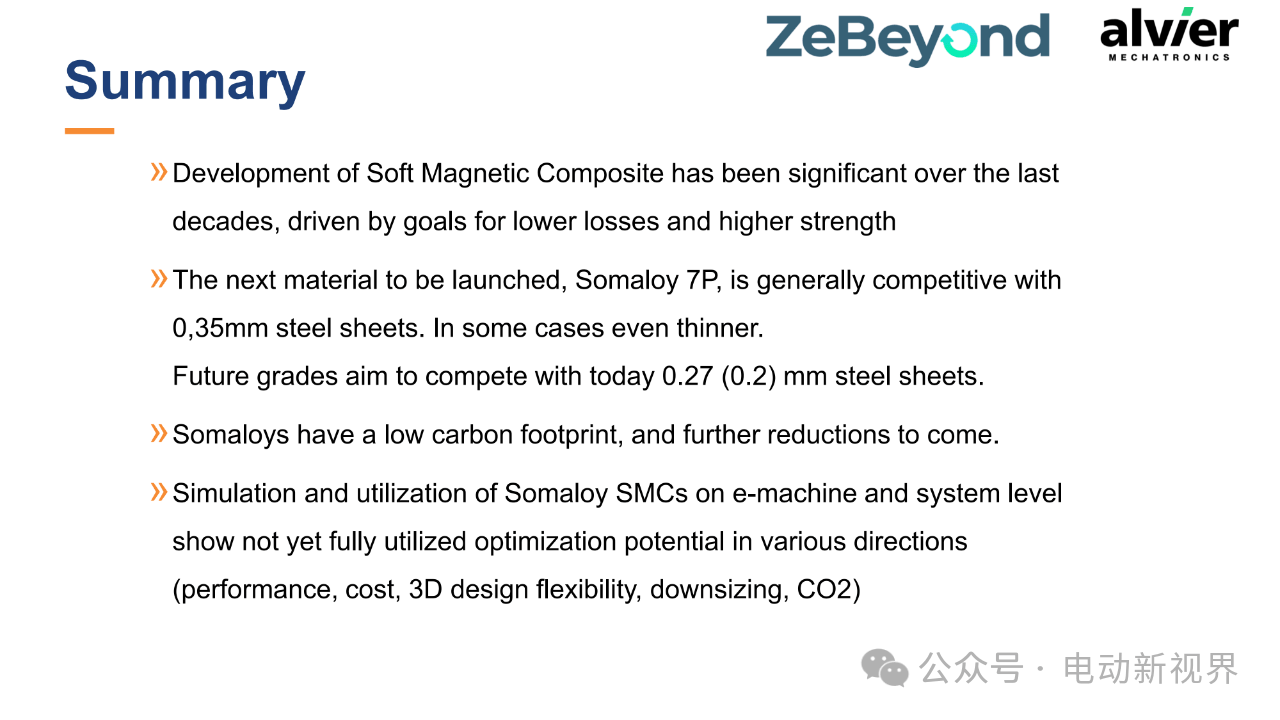

五、未来技术路线与行业展望

1. 材料研发
   2025年后推出“超低损耗”SMC，直接竞争0.20mm超薄叠片钢；
2. 工艺升级
   开发无粘结剂压制成型技术，提升零件机械强度至200MPa；

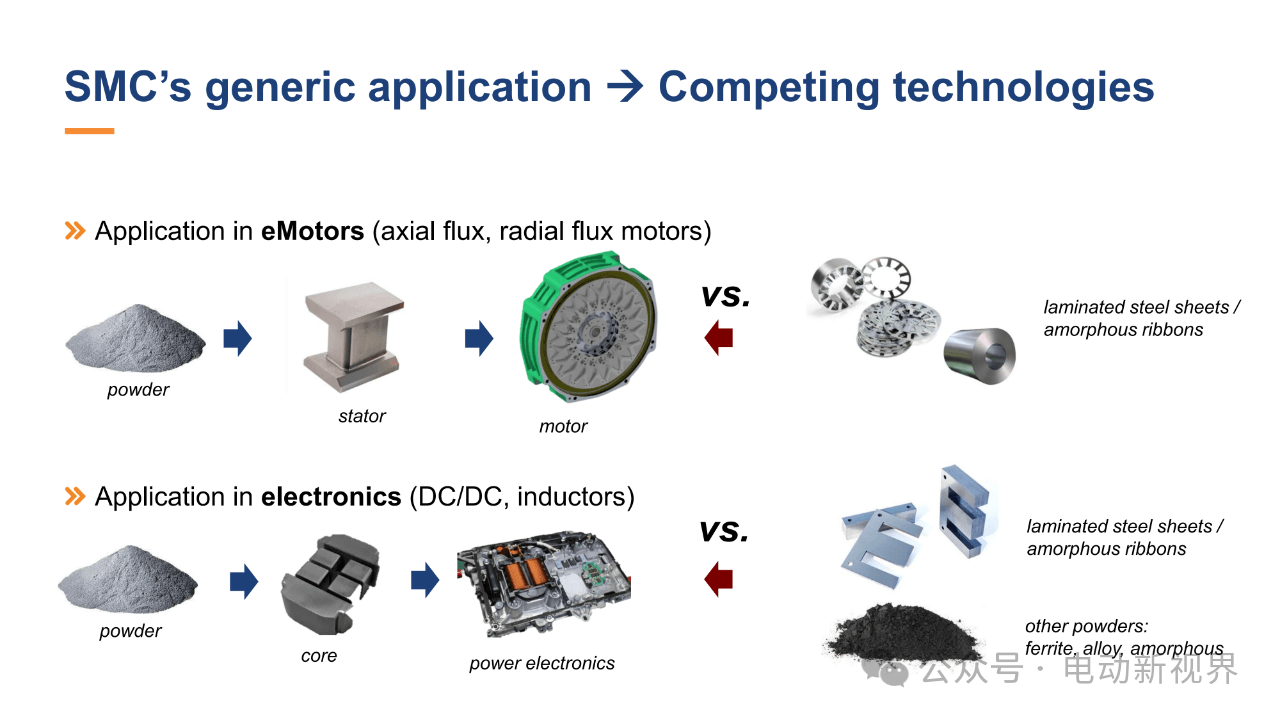

3. 应用扩展


• 电力电子
  DC/DC转换器电感（频率≥100kHz场景）；
• 智能驾驶
  集成式轮毂电机（结合SMC三维散热设计）。
