磁性材料全景图——从抗磁到铁磁的奇妙分类

磁性材料是连接物理原理与工程应用的核心纽带。第四章以宏观磁参量为纲，带我们纵览抗磁体、顺磁体、铁磁体的关键性质与典型应用。

我们日常接触到的每一种物质，放入磁场中都会给出某种响应。铜会微微"排斥"磁场，铝会微微"迎合"磁场，而铁则会强烈地"拥抱"磁场。这三种截然不同的态度，对应着磁学的三大基本分类：抗磁体、顺磁体和铁磁体。David Jiles 教材的第四章，正是围绕这一分类框架，展开了对磁性材料宏观性质与应用的全面梳理。

三族鼎立：磁性材料的基本分类

磁性材料的分类依据，是一个简洁而有力的物理量—磁化率 χ。它度量的是材料在外磁场下产生磁化的"意愿"与"程度"。

三类磁性材料一览

抗磁体（Diamagnets）：χ 很小且为负（约 −10⁻⁵），磁化方向与外场相反。铜、银、金、铋、铍均属此列。超导体是一种极端的抗磁体，χ ≈ −1。

顺磁体（Paramagnets）：χ 很小且为正（约 10⁻³ ~ 10⁻⁵），磁化方向与外场一致但很微弱。铝、铂、锰是典型代表。

铁磁体（Ferromagnets）：χ 为正且远大于 1（典型值 50 ~ 10000），是我们日常所说的"磁性材料"。铁、钴、镍以及若干稀土金属属于这一族群。

在抗磁体和顺磁体中，当温度恒定且磁场不太强时，M 与 H 呈线性关系：M = χH，因而 χ 是常数。但在铁磁体中，χ 和磁导率 μᵣ 随磁场和历史状态剧烈变化—这正是铁磁体复杂而迷人之处。

铁磁体：六大宏观特征参量

铁磁体是磁性材料中最重要的一族，无论从科学还是技术角度都无可争议。它们之所以重要，是因为具有极高的磁导率（可以用很小的磁场获得大磁感应）、能够保持磁化状态（永磁体的基础），以及可以在电机中产生力矩。第四章用六个关键参量来刻画铁磁体的宏观行为：

磁导率（Permeability）是铁磁体最重要的单一属性。铁磁体的初始相对磁导率范围极广，从 10 到 10⁵，其中 Metglas 非晶合金和坡莫合金（Permalloy）可以达到惊人的高值，是极佳的磁通集中器。

保磁性（Retentivity）是铁磁体最具辨识度的特征——被磁化后，即使外场撤去，磁化仍然保留。这一点将铁磁体与顺磁体截然区分开来。正是这种"记忆"能力，使得永磁体、磁记录成为可能。

磁滞（Hysteresis）一词来自希腊语，意为"落后"。铁磁材料的 B-H 关系不是单值函数，而是形成一个闭合回线。这个回线蕴含了材料的全部宏观磁信息。磁滞现象最早由 Warburg（1881）观测到，Ewing 首次系统研究并为其命名。

饱和磁化强度 M₀ 代表所有原子磁矩完全排列一致时的极限状态。它只取决于原子磁矩的大小和单位体积原子数——是一个不受热处理、加工状态影响的"本征"量。铁的 M₀ = 1.71 × 10⁶ A/m，坡莫合金（Co₅₀Fe₅₀）高达 1.91 × 10⁶ A/m。

剩余磁感应强度 B_R 是撤去外场后材料中保留的磁通密度；矫顽力 H_c 则是让磁感应回到零所需的反向磁场。这两个量是区分"软磁"与"硬磁"材料的关键判据。

居里温度：铁磁性的"熔点"

所有铁磁体加热到足够高的温度时，都会变成顺磁体。这个临界温度被称为居里温度。铁的居里温度为 770°C，钴高达 1130°C，而镍只有 358°C。当温度越过居里点的那一刻，磁导率突然下降，矫顽力和剩磁归零——材料从"记住"变成了"遗忘"。这一现象最早由 Gilbert（1600）在他那部磁学开山之作《De Magnete》中记录。

软与硬：两条截然不同的技术路线

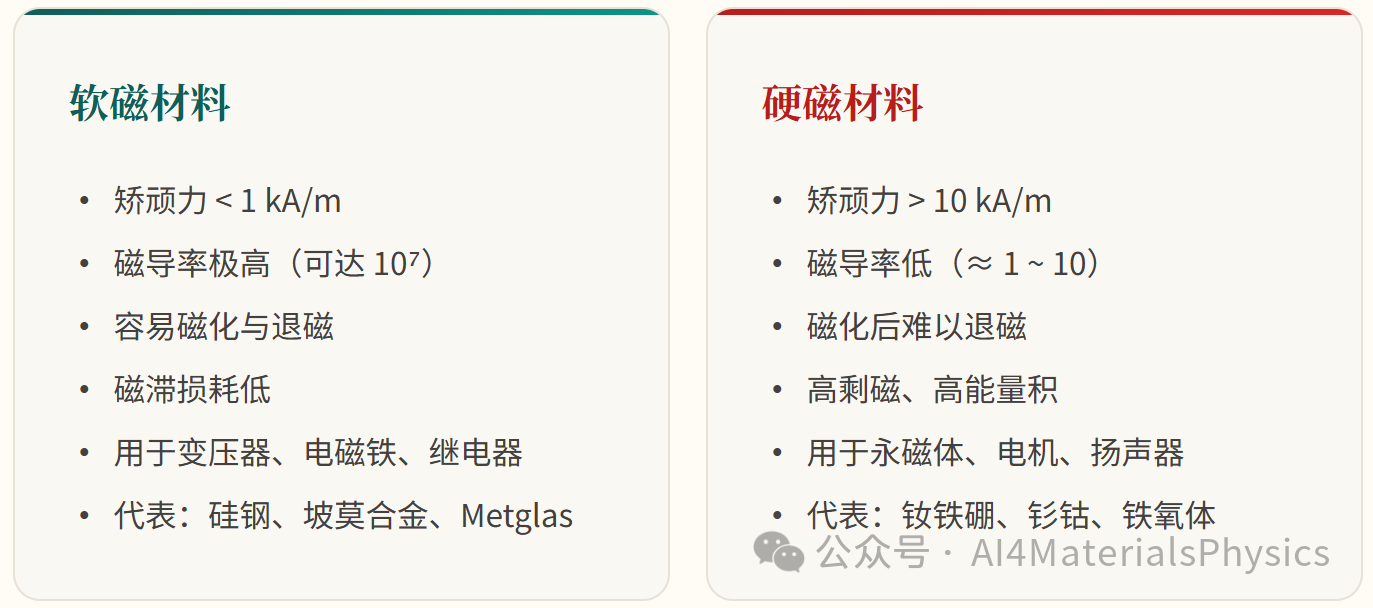

铁磁材料最核心的工程分类，是按矫顽力划分的软磁与硬磁材料。这一命名的历史颇有趣味—早期人们发现，机械上"软"的铁样品恰好矫顽力低，而机械上"硬"的钢样品矫顽力高。于是"软"和"硬"便沿用下来，尽管现代材料的机械硬度与磁性硬度早已没有必然联系。

各就各位：铁磁材料的六大应用领域

理解了磁滞回线的"形状语言"之后，每一种应用对材料的需求都变得清晰可读。

电磁铁与变压器—软磁的主战场

电磁铁需要高磁导率、低矫顽力。纯铁几乎是独占的选择：H_c ≈ 80 A/m，配合 1.7 × 10⁶ A/m 的饱和磁化强度，可产生高达 2.5 T 的磁感应。若需更高磁场，则使用钴铁合金极靴。超过 3 T 的场，铁芯已无用武之地，需转向水冷 Bitter 磁体或超导磁体。

变压器的需求看似类似，却多了一个关键约束：必须降低涡流损耗。硅钢（含 3%~4% Si）应运而生——硅降低了电导率，配合取向处理提升磁导率。在 1.5 T、60 Hz 下，取向硅钢的铁芯损耗仅 0.3 W/kg，而低碳钢高达 2.8 W/kg。非晶态金属（Metglas）虽性能优异，但受限于成本，至今仅在少数配电变压器中得到应用。

磁记录—信息时代的磁学基石

磁记录材料介于软磁与硬磁之间：需要足够高的剩磁来保存信息，也需要足够高的矫顽力来抵抗意外退磁，同时要求"方形"的磁滞回线以实现快速、干净的状态切换。早期的 γ-Fe₂O₃ 磁粉（H_c ≈ 20~24 kA/m）、CrO₂ 磁粉，到后来的金属磁记录介质（H_c ≈ 56 kA/m，M_R ≈ 0.9 × 10⁶ A/m），材料的进步直接推动了存储密度的提升。值得注意的是，这些磁性颗粒尺寸极小（亚微米级），小到不能容纳磁畴壁，因此都是单畴粒子。

配角的戏份：顺磁体与抗磁体

虽然应用远不如铁磁体广泛，但顺磁体和抗磁体在磁学理论中具有不可替代的地位。

顺磁性之所以重要，恰恰因为它"简单"—原子磁矩之间近似不相互作用，可以当作理想的"稀释"体系来研究。基于麦克斯韦-玻尔兹曼统计，可以推导出磁化强度与温度、磁场的关系。对于各向同性顺磁体，结果是经典的朗之万函数；在低场极限下，它退化为居里定律 χ = C/T—磁化率与温度成反比。

顺磁体为数不多的实际应用之一，是利用绝热退磁技术实现超低温冷却。将顺磁盐在恒温下磁化，再用液氦冷却到尽可能低的温度，然后绝热退磁—温度可进一步降至毫开尔文量级。这项技术最初由 Debye（1926）和 Giauque（1927）提出。

抗磁体则更为"安静"—它们的所有电子壳层都已填满，没有净磁矩。根据楞次定律，外磁场诱导的磁化与外场方向相反。抗磁磁化率基本不随温度变化。超导体是特殊的抗磁体，其 χ = −1 是由宏观超导环流产生的，而非轨道电子运动的改变。

元素周期表中仅有寥寥几种铁磁性元素—铁、钴、镍和若干镧系金属—但正是这几种元素，撑起了磁学技术的整个大厦。这或许是自然界最惊人的"少数派定理"。

材料参数一览

常见铁磁材料的饱和磁化强度

居里温度对比

材料之上，是设计的艺术

第四章最精妙之处，在于它展示了一个核心洞见：材料的性能不仅取决于化学成分，更取决于冶金处理和加工工艺。同样的铁，退火后矫顽力只有 80 A/m，冷加工后可以飙升到数千 A/m。同样的钕铁硼，不同的烧结和取向工艺，磁能积可以相差数倍。

这正是材料科学的魅力所在—物理学告诉你"能做到什么"，而材料工程告诉你"如何做到"。磁滞回线不仅是一条实验曲线，它是材料微观结构的宏观投影，是晶粒、缺陷、析出相和应力场的集体表达。

理解了第四章的宏观图景之后，后续章节将带我们深入微观—磁畴、畴壁、磁晶各向异性—去揭示这些宏观行为背后的物理机制。而当我们最终回到应用（第 12~14 章），我们将带着对"为什么"的理解，去面对"怎么做"的工程挑战。

这，就是从宏观到微观、再从微观回到应用的完整旅程。第四章为这趟旅程画下了清晰的路线图。

参考文献：David Jiles, Introduction to Magnetism and Magnetic Materials, 3rd Edition, CRC Press, 2015. 本文为第四章 "Magnetic Materials" 的读书笔记与解读，仅供学习交流。

声 明：文章内容来源于电机联盟。仅作分享，不代表本号立场；图片非商业用途。如有侵权，请联系小编删除，谢谢！
