2024年驱动电机领域10佳热点新技术！
点击顶部卡片跳转小程序
即可免费注册电子参观证
非晶材料技术
原理 ：通过急速冷却工艺，使合金熔液以极快速度冷却固化，金属原子无法形成晶体结构，呈现出长程无序而短程有序的非晶体随机排列状态。 特性 ：具有较低的矫顽力、较高的磁导率以及较高的电阻率，在高频应用中展现出更优异的综合性能。 制备方法 ：包括单辊急冷法、双辊急冷法、悬滴熔化提取法和平面流铸造法等，其共同目标是实现合金熔液的快速冷却，避免晶体结构的形成。 应用领域 ：在电子信息、航空航天、生物医疗等领域具有广泛的应用前景，尤其在磁性材料领域受到青睐，如用于制作配电变压器铁芯，比硅钢片作铁芯变压器的空载损耗下降 75% 左右，空载电流下降约 80%。

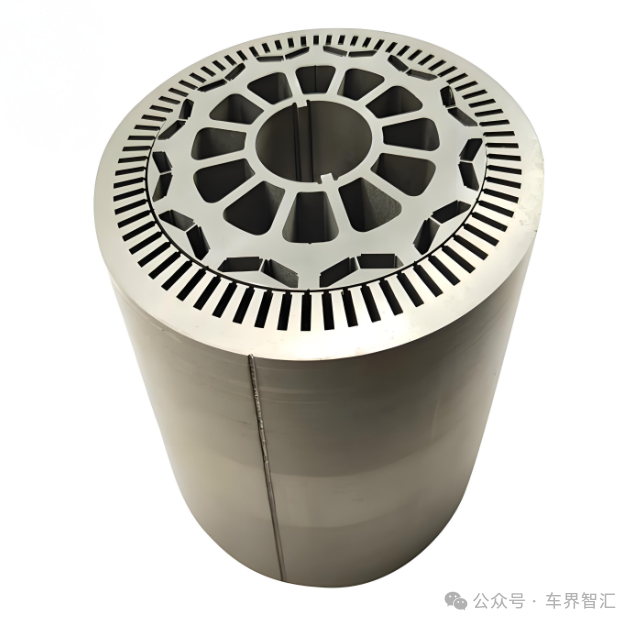

自粘接硅钢技术
原理 ：在硅钢片上涂覆一层特殊的有机涂层，在一定的温度和压力条件下，实现硅钢片之间的强力粘结。 优势 ：相较于传统的焊接和铆接工艺，能够在整个铁心表面上实现固定，显著提高铁心的固定强度；与超薄硅钢片完美兼容，提升电机的电磁性能；可降低涡流损耗、减少电机运行中的振动和噪音。 应用领域 ：在高端电机制造中得到应用，随着技术的进步，预计在电机行业中将扮演更加重要的角色。
小程序
完成注册即可免费获取电子参观证，
现在预登记现场即可领取精美礼品一份！

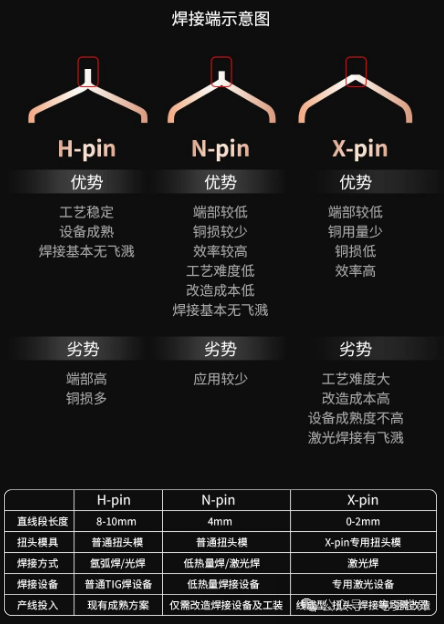

扁线 X-pin 技术
原理 ：通过在定子或转子结构上的创新改进，调整定子或转子的几何结构，优化电机内部的磁场分布和电流路径。 优势 ：磁场控制增强，能有效降低电机的损耗；具有高效冷却性能，可提高电机的整体效率和可靠性；降低电流密度，减少电阻损耗；在生产制造方面，焊接端部尺寸小，采用低温焊接技术，端部不形成焊球，对热影响区域的要求更小，拉拔力适中，在绝缘处理方面采用强度更高的端部灌封工艺，可提高电机的绝缘性能和强度。 应用领域 ：主要应用于扁线电机领域，相比 Hair-pin 电机，X-pin 电机具有更高的功率密度，生产工艺相对简单，可提高电机的效率。

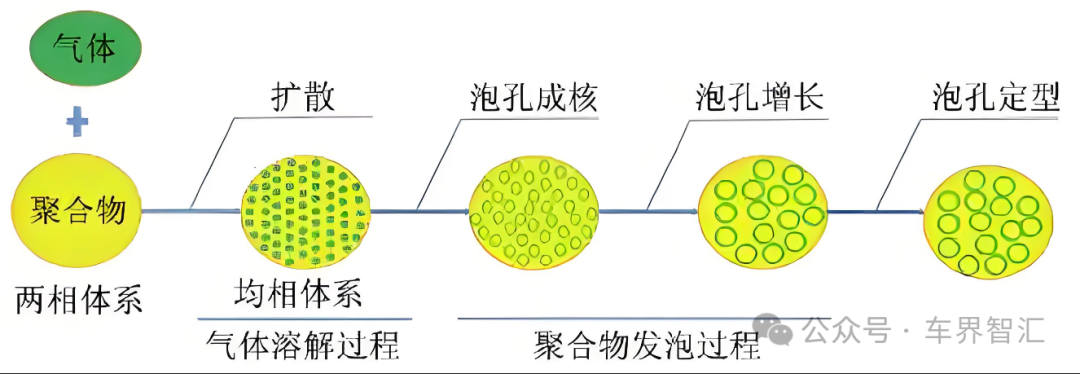

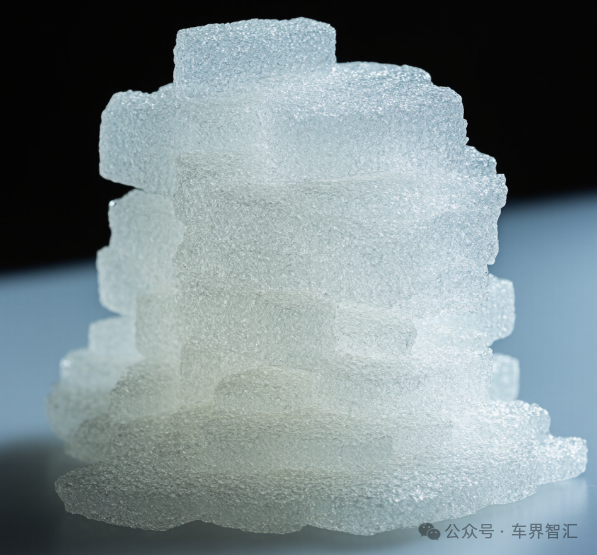

绝缘纸发泡技术
原理 ：在特定温度下加热定子，实现绕组的绝缘和固化处理。 优势 ：简化了传统的绝缘处理流程，提高了绝缘效果；在绝缘纸自发泡过程中实现定子绕组的固定，减少甚至完全省去滴漆工艺，提升生产效率，降低设备投入和生产场地的占用；缩短绝缘加热时间，减少能源消耗，符合节能减排和绿色环保的要求；为 800V 电气架构下的定子绕组提供更优的固化方案，尤其适用于不易挂漆的漆皮材质。 应用领域 ：在油冷电机领域具有重要应用，可有效避免滴漆过程中绝缘漆堵塞油路的问题，提高电机的散热效率和可靠性。

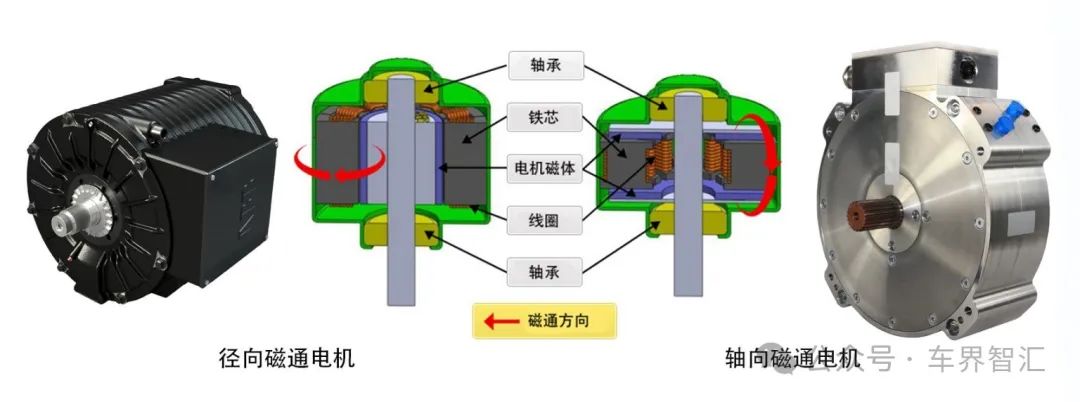

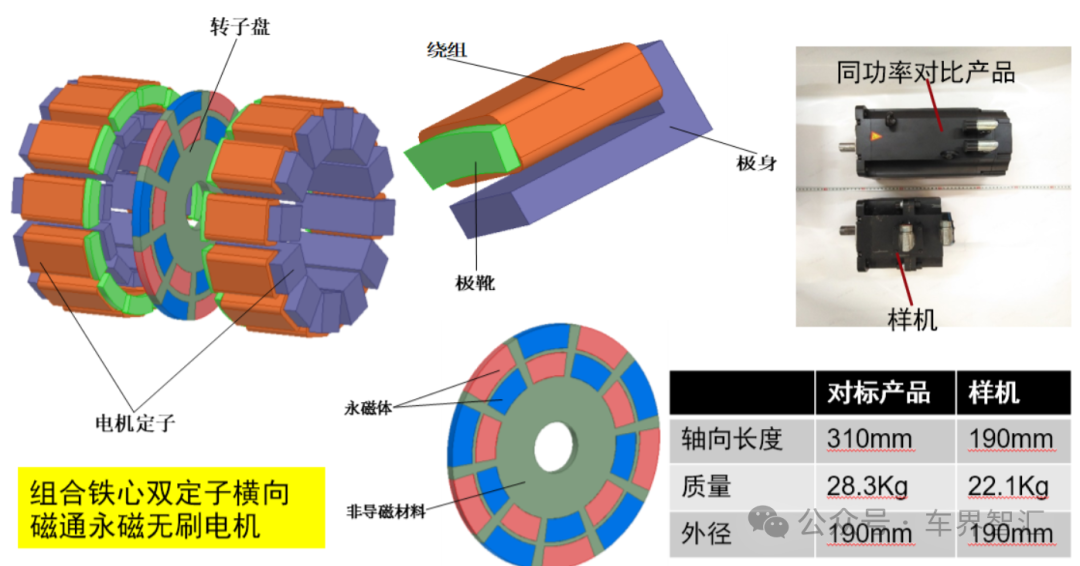

径向磁通、轴向磁通技术
原理 ：径向磁通永磁同步电机和轴向磁通永磁同步电机在构造细节、磁通路径的导向以及定子制造工艺上存在显著差异，从而导致其性能和应用场景不同。 优势 ：径向磁通永磁同步电机设计技术成熟，效率卓越，运行平稳；轴向磁通永磁同步电机内部空间更为开阔，散热性能显著优势，在高负荷运行下更稳定持久。 应用领域 ：径向磁通永磁同步电机在电动汽车等领域广泛应用；轴向磁通永磁同步电机在电动汽车、风力发电等需要长时间、高负荷运行的场合中展现出突出的应用潜力。

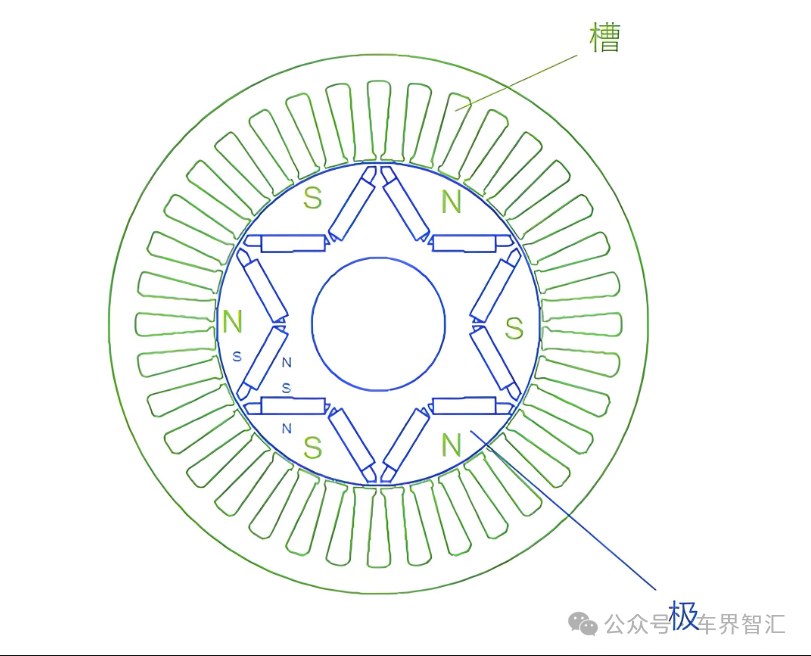

极槽配合优化技术
原理 ：合理选择电机的槽极配合，可优化电机内部的磁场分布，从而提升电机的转矩特性、效率和功率因数等。 影响 ：不恰当的槽极配合可能导致电机在特定工作点出现较大的转矩波动和振动，影响电机的稳定性和寿命；不同的槽极配合还会影响电机的感应电动势波形，进而影响电机的齿槽转矩和运行平稳性。 应用领域 ：在永磁同步电机的设计中尤为重要，需要综合考虑多种因素，如电机的功率、转速、电源条件等，常见的极槽配合有 8 极 48 槽、6 极 48 槽等。

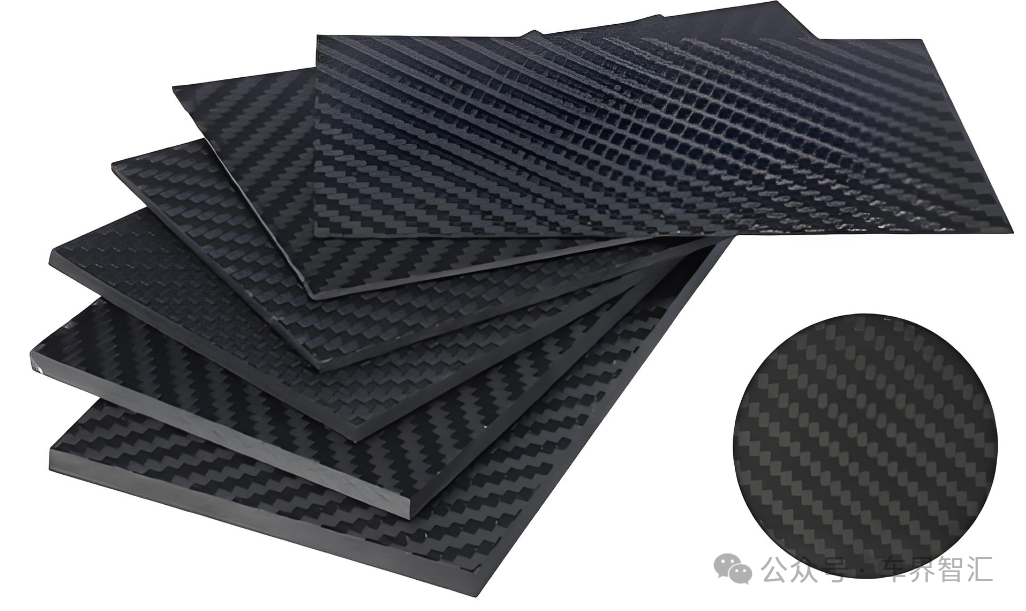

碳纤维缠绕工艺技术
原理 ：利用碳纤维增强环氧树脂基复合材料的可设计性，通过层合板理论，选择单层的铺设角、铺层比、铺层顺序，根据载荷分布特点进行针对性设计。 特性 ：碳纤维增强环氧树脂基复合材料具有轻质、高强度、高刚度、低热膨胀系数、耐腐蚀性和抗疲劳性等特性，比强度和比模量在现有结构材料中最高。 优势 ：在电驱动领域，可减轻结构重量，降低能耗，提升效率；在电化学领域，可作为集流体的组件，减轻重量，同时提供必要的电绝缘和结构支持。 应用领域 ：在航空航天、汽车工业、体育器材等领域得到广泛应用。
软磁材料技术
原理 ：软磁材料矫顽力不大于 1000A/m，具备低矫顽力、低剩磁比以及低损耗等特性，能够迅速响应外部磁场的变化，并且可以反复进行磁化和退磁过程。 特性 ：具有高磁导率，在电力变压器、电感器、传感器等电子器件中有广泛应用。 优势 ：在电驱动领域，软磁材料比重小、刚性良好、高强度；在通信领域的高频变压器和微波器件中也扮演着关键角色；在新能源汽车领域，其高饱和磁通密度、低磁滞损耗等特性尤为重要，可降低能量损失和提高效率。

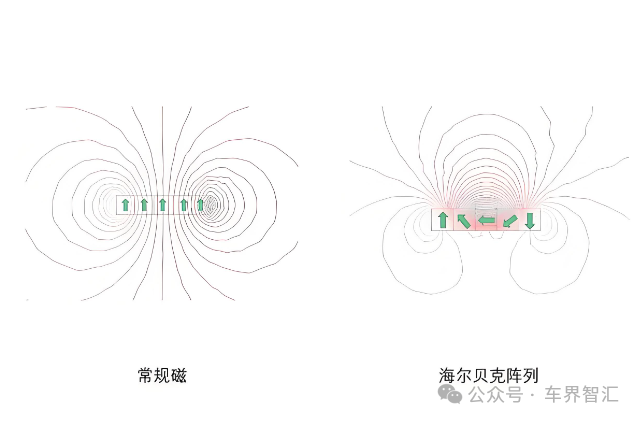

海尔贝克陈列结构技术
原理 ：通过独特的磁体布局实现磁场的单边分布，即在一侧产生强大而均匀的磁场，同时在另一侧显著减弱磁场。 优势 ：以最少的磁体材料产生最强的磁场效果，降低了对磁铁材料的需求，节约了成本，减轻了整体重量；可实现多极性磁场，为特殊需求的实验和应用提供了更大的灵活性和可操作性；与传统电机相比，采用海尔贝克阵列的电机具有功率密度大、定转子不再需要斜槽、转子可采用非铁心材料、永久磁铁利用率高以及可使用集中式绕组等优点。 应用领域 ：在需要特殊磁场特性的电机及实验设备等领域具有重要应用。
PEEK 材料技术
原理 ：作为一种半结晶性的热塑性聚合物，具有卓越的耐热性能、机械性能、低摩擦系数和优异的耐磨性能以及阻燃特性。 特性 ：玻璃化转变温度达到 143℃，熔点高达 334℃，能够在 250℃的环境中长期稳定工作，甚至在需要时能够承受高达 300℃以上的短期高温；拉伸强度超过了 100MPa，同时在抗弯强度和模量方面也有着出色的表现；具有良好的韧性和抗冲击能力。 优势 ：在承受复杂负荷时表现出优异的耐久性，不易发生断裂；可有效降低磨损，延长部件的使用寿命；在电子电器领域，尤其是对温度要求较高的应用中展现出独特的价值。 应用领域 ：可用于制造轴承、齿轮等运动部件，以及电机单层电磁线绝缘层等。
